Schon länger hatte ich die Idee im Kopf, man könnte wieder Packet Radio aktiv betreiben. Nun fand ich beim häuslichen Aufräumen doch tatsächlich meinen alten Packet-Radio-Laptop wieder, ein IBM ThinkPad 720c. Installiert war auf diesem „historischen Gerät“ MS-DOS Version 6.2 und einiges an Packet-Radio-Programmen, wie SP, GP und TE. Der Laptop wurde also mit Hilfe des originalen Netzteils mit Spannung versorg und eingeschaltet.

Zu meiner großen Freude lief das System reibungslos hoch, als wäre es nie außer Betrieb gewesen. Ich möchte hier betonen: Dieser Rechner wurde mindestens 20 Jahre nicht mehr gestartet. Wo mein altes 1k2-Packet-Radio-Modem war, wußte ich noch sehr genau, und es war auch noch das Verbindungskabel vom Modem zu meiner Ranger RCI-2950 dabei. Also alles zusammengesteckt und es lief.

Natürlich ist es schlecht, wenn man keinen QSO-Partner hat. Also habe ich erstmal ein paar „Begeisterungstelefonate“ mit Andreas, DH1GSD, und Dirk, DL1RMT, geführt, und beide OMs waren sofort „Feuer und Flamme“ für die Idee, Packet Radio zu machen.

Am Donnerstag, dem 16.04.2026, trafen wir uns dann in der Clubstation des DARC-Ortsverbands W10. Ich hatte mein IBM ThinkPad 720c in der Tasche, Andreas hatte einen ähnlichen Laptop (IBM ThinkPad 755c) plus Parallel-Verbindungskabel dabei, und auch Dirk brachte einen alten MS-DOS-fähigen Laptop mit. Für mich hatte Dirk außerdem noch ein Funkgerät (Albrecht AE-550 VHF) inklusive Verbindungskabel zwischen Packet-Radio-Modem und Funkgerät dabei. Damit kann ich dann auch von zu Hause aus auf dem 2m-Band Packetbetrieb machen.

Als erstes koppelten Andreas und ich unsere alten Laptops per paralleler Schnittstelle miteinander, um mein komplettes Festplattenlaufwerk einmal zu sichern. Auf diese Art und Weise hatten wir ein lauffähiges Packet-Radio-System zum Weiterverarbeiten da, denn nur bei mir war das in dieser Form noch vorhanden.

Bei unseren Gesprächen in der Clubstation stellte sich heraus: Dirk, DL1RMT, hatte noch seine beiden funktionstüchtigen TNC2 und Andreas, DH1GSD, war in Besitz mehrerer TNCs verschiedener Modelle, und er hatte auch noch zwei seiner alten 1k2-Packet-Radio-Modems. Die beiden hatten aber auch noch für Packet Radio vorgefertigte Funkgeräte zu Hause.

Kurzerhand beschlossen wir, für unsere „neue“ Aktivität vorerst die QRG 144.675 MHz FM zu benutzen. Diese QRG liegt im empfohlenen Bereich „alle Betriebsarten“. Bereits einen Tag später, am 17.04.2026, liefen dann schon die ersten Connects.

Im Moment arbeiten wir daran, klassische DOS-Programme (wie z. B. SP, GP und TE) auf etwas moderneren Rechner-Systemen und mit alternativen Betriebssystemen zum Laufen zu bringen. Ein Problem dabei ist u. a. das Fehlen von echten seriellen Schnittstellen. Es bleibt also weiter spannend, und wir halten Euch auf dem Laufenden.

Packet Radio in Magdeburg vorerst auf 144.675 MHz FM

Aus dem Bestand von Uwe, DF1UWE, erhielten wir unter anderem ein defektes AAG 100. Schloß man es an einen LLV 100 an, flog beim Einschalten sofort eine Sicherung. Diese zu wechseln ist etwas aufwendiger.

Kürzlich hatte ich ein glückliches Händchen bei einem bekannten Kleinanzeigen-Portal: Dort verkaufte jemand aus Nachlaß diverse Amateurfunk-Eigenbauten, ohne deren Funktion zu kennen. Ich konnte bei diesem Gerät auch nur vermuten, wozu es dienen könnte, und hatte recht: Es handelte sich tatsächlich um ein externes Steuergerät für das AAG 100. Damit kann man das AAG 100 an jedem beliebigen Kurzwellen-TRX betreiben. Notwendig sind nur ca. 10 W HF-Leistung sowie ein Gerät, das die erforderlichen Spannungen (Stromversorgung, Bandwahl und Takt) an das AAG sendet und das Abstimmergebnis anzeigt – genau, was mit diesem schönen Gerät zu bewerkstelligen war.

Somit konnte unser Versuchsaufbau zur Fehlersuche fortan etwas kompakter ausfallen, denn in diesem Eigenbau-Steuergerät war die Sicherung schneller zu wechseln. Ein ESS 100, ein LLV 100 und ein NG 100 (bzw. GW 100) waren nun für die Diagnostik des AAG nicht mehr erforderlich, auch die Verkabelung entfiel.

Dirk, Lisa Sven, Andreas und ich versuchten, den Fehler im AAG einzukreisen, tauschten die komplette Logik-Einheit, prüften den Schaltregler auf Funktion und landeten letztendlich bei der Platine für die Temperaturüberwachung.

Wir trennten an verschiedenen Stellen die Schaltung zum Messen auf, tauschten zwei Elkos, aber fanden den Fehler nicht. Leider kommt man nicht all zu weit, wenn man versucht, die Temperaturüberwachung mittels externem Netzteil (22 V) mit Strombegrenzung zu betreiben, denn ohne Zerhackertakt (TTL-Pegel, ca. 430 – 480 Hz) arbeitet die Schaltung nicht. An dieser Stelle wieder mein ganz besonderer Dank an Jörg, DL3TO, für den Hinweis! Leider konnte ich mit meinem Pocket-Oszilloskop entweder messen oder einen Takt generieren, womit die externe Beschaltung (und gleichzeitige Messung) nicht möglich war. Also blieb nur ein anderer Weg: einzeln die verdächtigen Bauteile auslöten und messen. Dabei wurden zwei weitere defekte Elkos und letztendlich der defekte NPN-Transistor V03 = SF-128 D gefunden und ausgetauscht.

Eine anschließende Funktionsprobe verlief erfolgreich, und die Gruppe FUNK-AKTIV.de freut sich über ein weiteres, einsatzbereites Gerät.

Vor einigen Wochen hat Uwe, DF1UWE, freundlicherweise der Gruppe FUNK-AKTIV einen riesigen Berg erhaltenswerter Funktechnik überlassen. Darunter waren auch 2 Stück SEG-15D, beide mit unterschiedlichen Defekten. Bei diesem hier funktionierte augenscheinlich erst einmal gar nichts außer der Skalenbeleuchtung beim Abstimmen. Ich öffnete das Gerät und stellte recht schnell eine defekte Feinsicherung F1 (400 mA flink), fest. Eine neue Sicherung wurde eingesetzt und brannte beim erneuten Einschalten sofort wieder durch.

Ein Blick in den Schaltplan gab nähere Auskunft: Die Feinsicherung schützt den Schaltregler, der aus der dem Gerät zugeführten Gleichspannung von 24 V eine intern benötogte Gleichsspannung von 5 V erzeugt. Kurzerhand habe ich daraufhin das Kabel am +5V-Ausgang des Schaltreglers abgelötet, um zu testen, ob es am Regler selbst oder an den von ihm versorgten Komponenten liegt. Sicherung Nummer zwei brannte durch, also baute ich den Schaltregler aus, um mir sein Inneres einmal anzusehen. Leider war hier nichts offensichtlich defekt – keine Schmauchspuren, keine unterbrochenen Leiterbahnen.

Es war Zeit, mir etwas Hilfe zu holen, und so wandte ich mich an Jörg, DL3TO, der uns schon öfter mit seinem immensen Wissen rund um die RFT-Funktechnik helfen konnte. Weil der Schaltregler nun schon einmal ausgebaut war und der Vorrat an Sicherungen nicht endlos ist, wurde der Schaltregler an ein Labornetzteil mit regelbarer Stromstärke angeschlossen und ausgangsseitig mit einem Drahtwiderstand (50 Ohm, 4 Watt) belastet. Unter Jörgs Beobachtung per WhatsApp-Videokonferenz lötete ich zuerst alle vier gegen Masse geschaltete Kondensatoren einseitig aus und prüfte ihre Kapazität. Auch der Leistungstransistor KU601 und der ihm vorgeschaltete Transistor SF818D wurden ausgelötet und überprüft, jedoch funktionierten beide – blieben eigentlich nur noch der Spannungsregler-IC MAA723 und der Thyristor ST103/1 als Fehlerquelle übrig. Natürlich lötet man lieber einen Thyristor mit drei Anschlüssen von der Platine, als einen Schaltkreis mit zehn Beinchen – zum Glück, denn der ST103/1 entpuppte sich als Übeltäter. Erfreulicherweise gab die SEG-100D-Ersatzteilkiste noch einen solchen Thyristor her. Dieser wurde eingesetzt, danach wurden zur Probe langsam die Stromstärke und Spannung am Labornetzgerät bis zu den Nennwerten erhöht. Da keine Auffäligkeiten auftraten, setzte ich den Spannungsregler wieder ins Gerät ein. Danach führte ich eine Funktionsprobe durch – alles lief!

Da das Gerät nun schon mal offen war, führte ich gleich noch die Clarifier-Modifikation durch, damit man auch aßerhalb des 1-kHz-Rasters auf „krummen“ Frequenzen senden kann. Dann reinigte ich gleich noch den Schalter am Variometer, insbesondere seine Kontakte. Anschließend wurde noch die Achse des Variometers mit einem Hauch Instrumentenfett benetzt, ebenso die zuvor gereinigte Halterung der Soffittenlampe. Zum Schluß habe ich das Gerät äußerlich gereinigt und ihm noch vier neue Abdeckkappen aus dem 3D-Drucker für die frontseitigen Anschlüsse spendiert. Nun wartet das SEG-15D auf seinen Einsatz bei uns.

An dieser Stelle noch einmal großen Dank an Jörg, DL3TO; durch ihn habe ich einmal mehr viel dazugelernt!

Nachtrag von: Andreas, DH1GSD

Das reparierte SEG-15D wurde von mir in der Military-Radio-Runde (MRR) an der ZS6BKW der Klubstation DL0MGD erprobt. Die Anpassung per Variometer war ohne Schwierigkeiten im 80-m-Band möglich. Durch die Bank weg gab es gute Rapporte für die eingesetzen „leisen“ 15 W Sendeleistung. Die Sendemodulation mit dem klassischen HS60-basierten Handmikrofon wurde von den Rundenteilnehmern gleich erkannt und für gut befunden. Empfangston und Frequenzstabilität konnte ich selbst nicht beanstanden, es hat alles hervorragend geklappt.

Das SEG-15D freut sich darauf, im Sommer als echte Portabelstation aktiviert zu werden – ein Gleichspannungswandler für den Betrieb aus einem Bleigelakku (12 V, 24Ah) ist passend vorhanden. Neben der Stabantenne soll auch testweise der λ/4-Dipol für das 40-m-Band zum Einsatz kommen.

Der historische VLF-Sender SAQ (17.2 kHz) wird am 24.12.2025 um 08:00 UTC wieder auf Sendung gehen. Die Gruppe Funk-Aktiv wird versuchen die Aussendung ebenfalls zu empfangen.

Wir treffen uns dazu ab ca. 8:00 CET (Küchenzeit) in der Klubstation DL0MGD im AMO-Kulturhaus (Erich-Weinert-Str. 27). Gäste sind herzlich eingeladen. Wer hat, darf natürlich auch eigene Technik mitbringen.

Als Empfangstechnik vor Ort, haben wir aktuell folgendes eingeplant:
Empfänger: EKD300 bzw. EKD500
Antenne: Rahmenantenne bzw. ZS6BKW

Parallel dazu werden wir auch den Live Stream verfolgen. Dieser wird etwa gegen 08:20 CET starten.

DL1RMT wird zu dieser Zeit sein Test-WebSDR online bereitstellen:
Antenne: Doppel-Dipol (80/40m)
Empfänger: 200kHz Low-Pass-Filter -> UpConverter (125Mhz) -> RTL-Stick -> OpenwebRX

Für den Kaffee am morgen wird gesorgt werden.

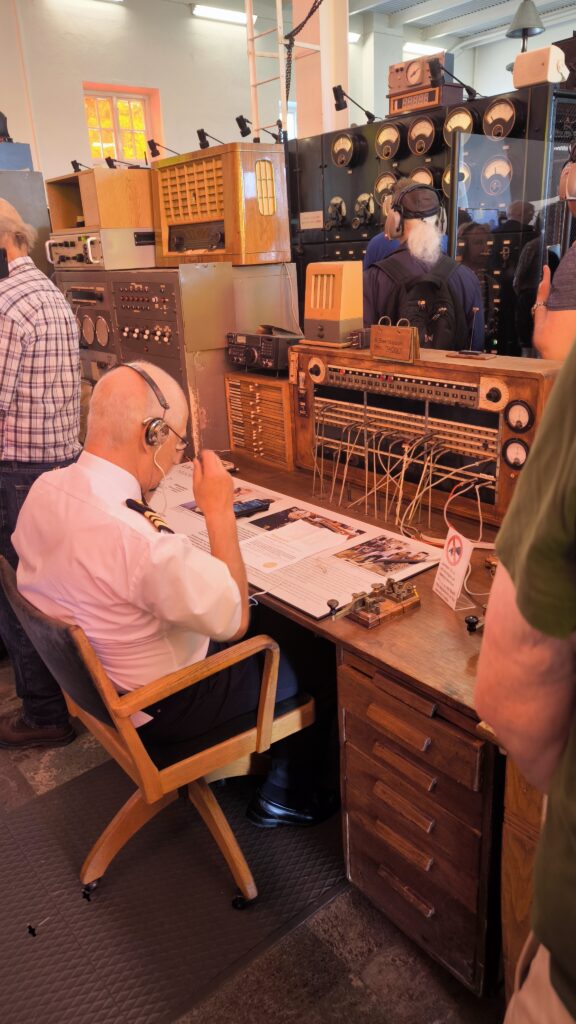

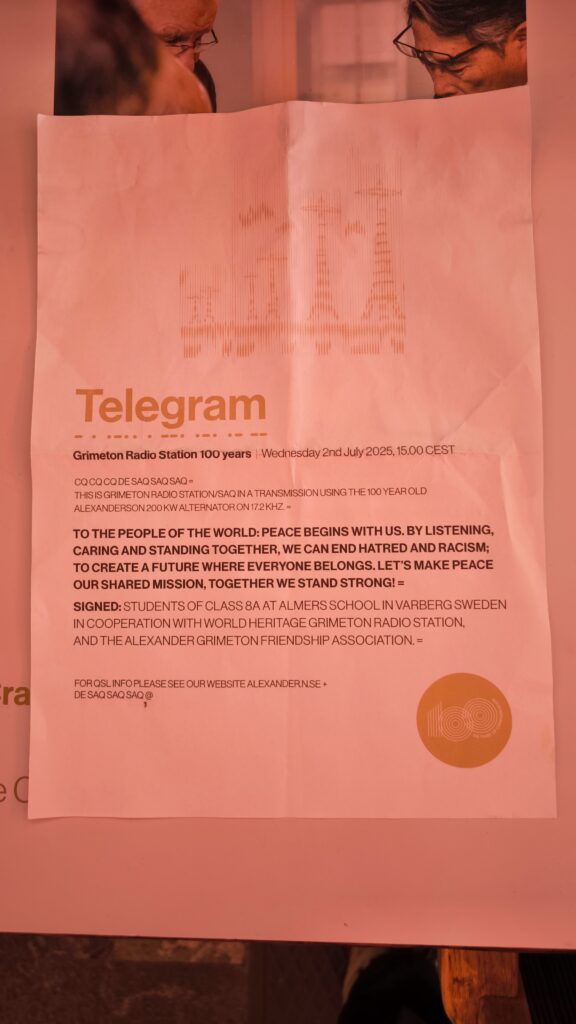

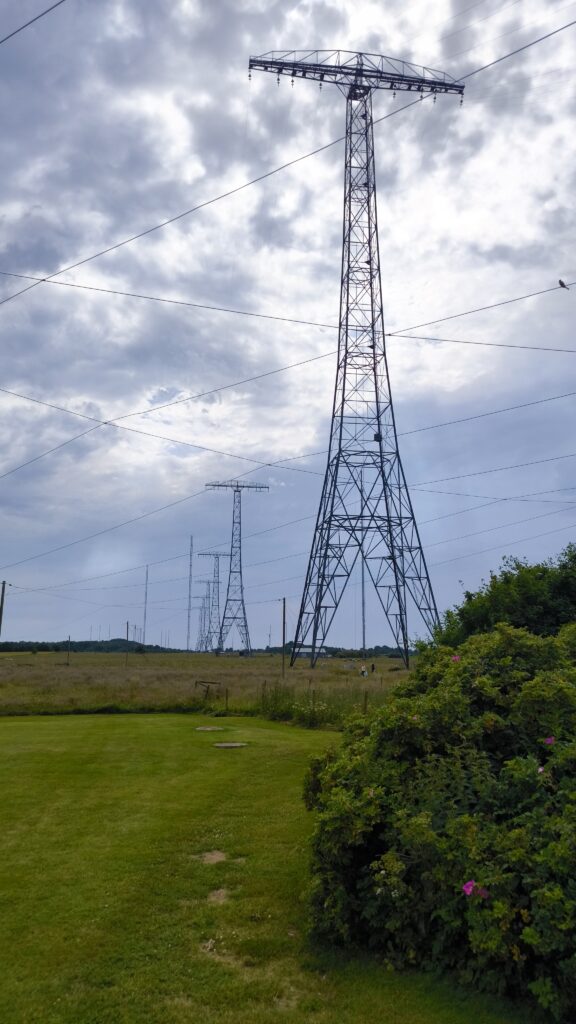

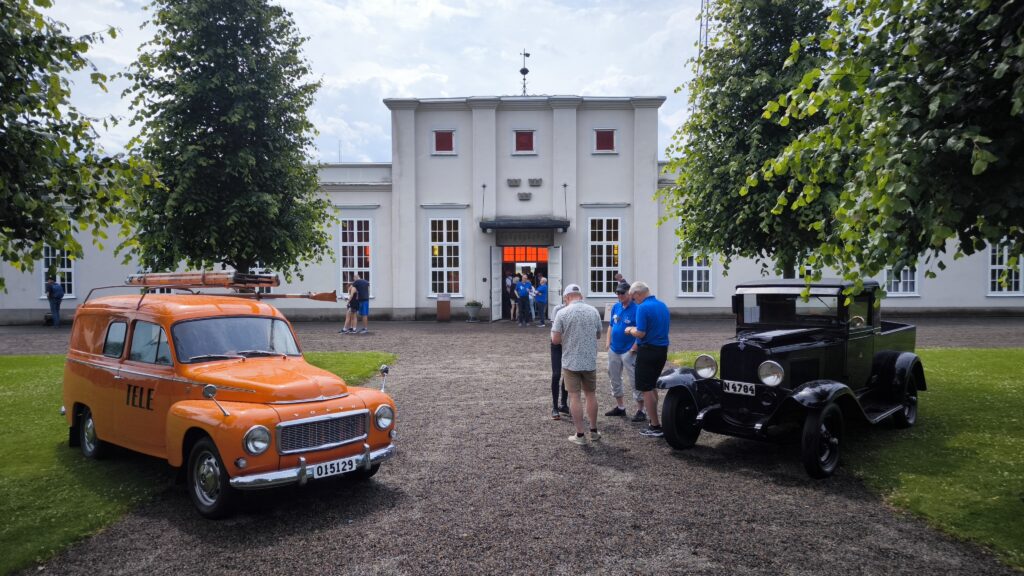

Während meines Sommerurlaubs hatte ich die Gelegenheit, den weltweit einzigen noch funktionstüchtigen Längstwellensender SAQ in Grimeton (Schweden) zu besuchen. An diesem Tag, es war der 2. Juli 2025, feierte der Sender seinen 100. Geburtstag.

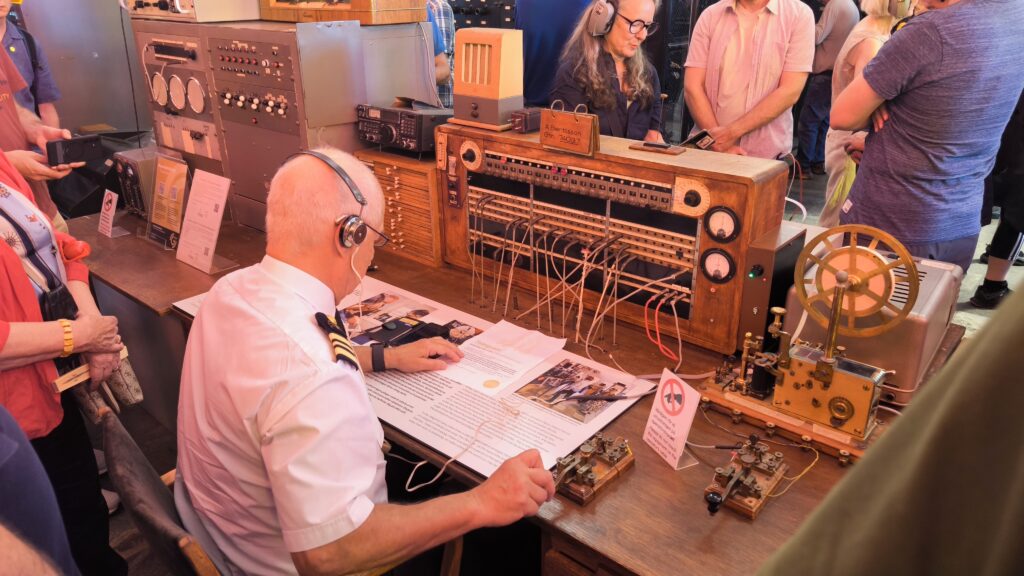

Natürlich ergriff ich die Gelegenheit, auch bei einer der beiden Aussendungen an diesem Tag dabei zu sein.

Seit dem Tag stand fest: Wir müssen Grimeton selbst empfangen!

So stellten wir erste Überlegungen an – was brauchen wir, was haben wir, wie könnte es funktionieren? SAQ sendet in CW auf 17,2 kHz – eine Frequenz, die zu tief für die meisten Funkgeräte und Empfänger liegt. Die EKD-Empfänger aus dem VEB Funkwerk Köpenick jedoch beginnen laut Herstellerunterlagen bei 14 kHz und sind daher bestens geeignet. Uns stehen mehrere EKD verschiedener Baureihen zur Verfügung, also geht es zum zweiten Punkt: die Antenne. Da die Wellenlänge bei 17,2 kHz über 17 km beträgt, ist ein Dipol nicht praktisch realisierbar.

Andreas, DH1GSD, stieß auf ein Video mit einem Bauvorschlag nach ON4CCO
aus dem Jahr 2022 https://www.youtube.com/watch?v=o08VJSOjKxo, welches nicht nur eine funktionierende Rahmenantenne zeigte, sondern auch die

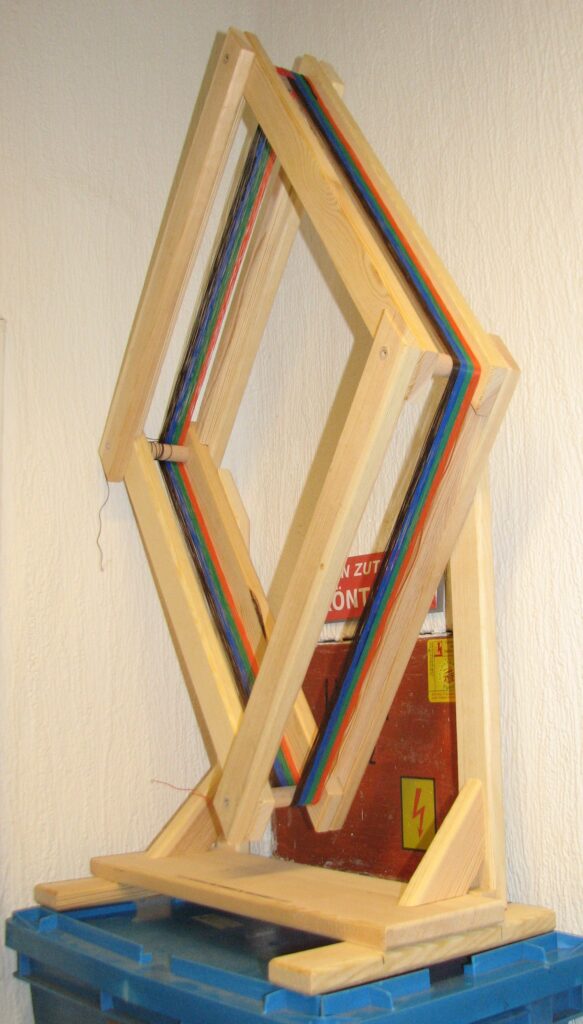

technischen Daten dazu lieferte. Andreas erstellte einen Plan, und ich kümmerte mich um den Holzrahmen.

Danach kam die Fleißarbeit, denn altes LAN-Kabel von ca. 20 m Länge sollte zerlegt werden. Der Plan war, die einzelnen Adern zu einem ganzen Draht mit einer Länge von knapp 100 m zu verbinden, um daraus eine Spule mit etwa 3,3 mH herzustellen. Das war jedoch nicht ganz so einfach, da die vier Adernpaare miteinander verdrillt sind, und die Doppeladern natürlich auch. Wir bauten uns ein „Entnudelungswerkzeug“ aus einem Akkuschrauber und einer Lüsterklemmenleiste und nutzten den Flur als „Abwicklungsraum“. Etliche Stunden später war die Antenne gewickelt. Auch die Antennenbuchse, Kondensatoren und ein Drehkondensator wurden montiert.

Am 23. Oktober 2025 wurden die Komponenten verbunden und die Antenne mit einem FA VA5 eingemessen. Am selben Tag sollte SAQ einigen Testaussendungen (ohne genauen Zeitplan) machen, von denen wir (Dirk, DL1RMT; Andreas, DH1GSD, und Daniel, DN9MD) aber keine empfangen konnten. Wir stellten jedoch fest, daß im Gebäude zu viel QRM herrscht. Das Aufstellen der eigentlich für den Innenraum konzipierten Antenne auf dem Dach brachte merklich Besserung. So waren wir gut vorbereitet für den Empfang der morgigen SAQ-Aussendung.

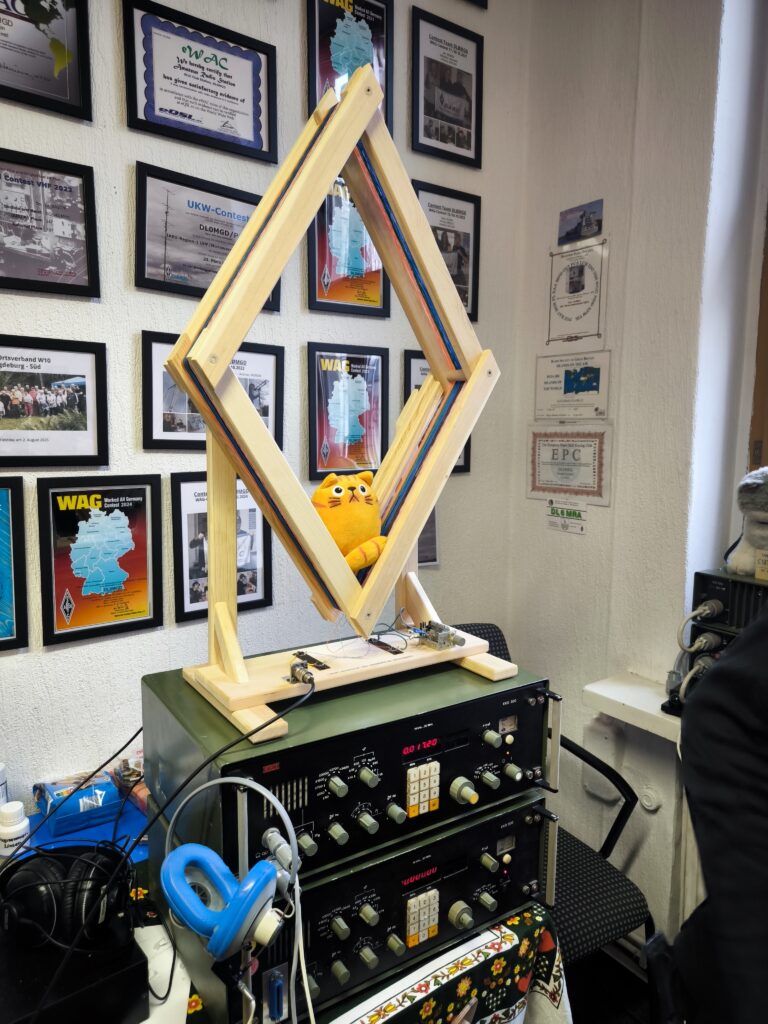

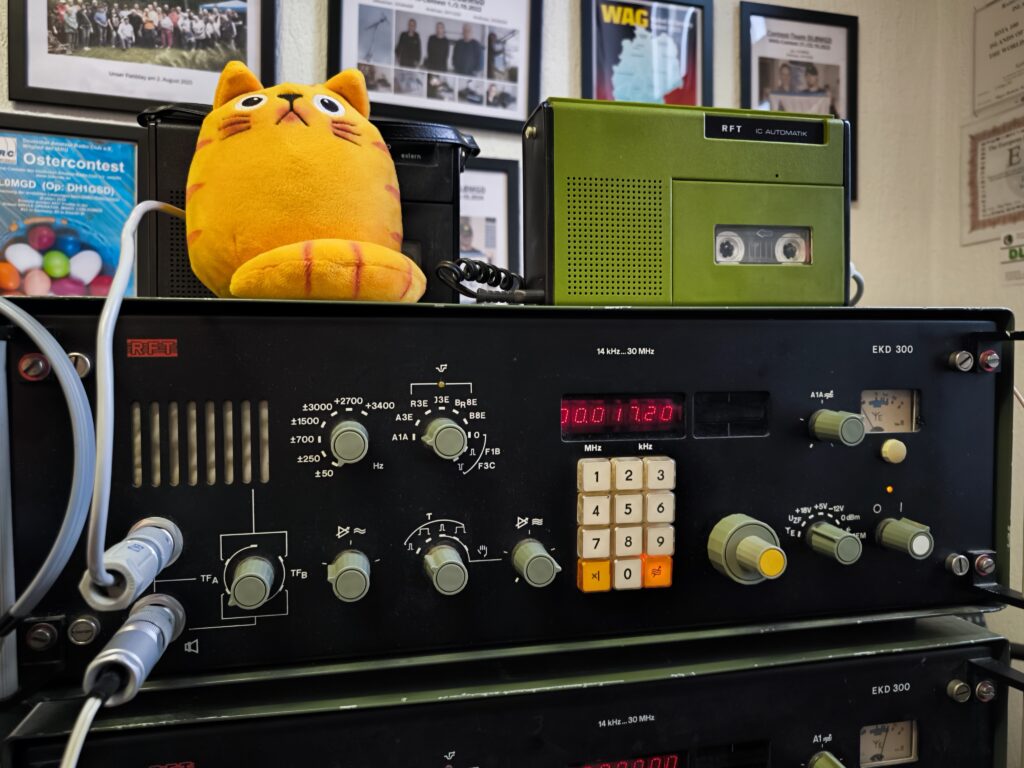

Am Tag der Vereinten Nationen, 24. Oktober 2025, trafen wir drei uns um 15 Uhr und verbanden die Antenne mit dem EKD 300 und diesen wiederum mit einem RFT Mira Parat, um die Aussendung auch aufzuzeichnen. Parallel dazu verfolgten wir den Livestream der Aussendung auf Youtube, um zu sehen, wann die Aussendung beginnt. Pünktlich um 15:30 Uhr nahmen die Mitglieder der Alexander Association den Längstwellensender in Betrieb und begannen alsbald mit der Aussendung der Testschleife „VVV VVV VVV DE SAQ SAQ SAQ“ zur Abstimmung. Zur großen Freude konnten wir die gegebenen Zeichen aus dem am EKD angeschlossenen Lautsprecher hören! Ich kletterte noch einmal schnell auf das Dach, um die Antenne bestmöglich auszurichten. Andreas nahm am EKD die Feineinstellung der Filter und der A1A-Tonhöhe vor. Dann begann auch schon exakt um 16:00 Uhrdie Aussendung der Botschaft zum UN-Tag, die wir in voller Länge emfangen konnten.

Ein voller Erfolg!

https://youtu.be/aB2N7WrxGRY?si=TfflAk7eaxpulut0

Wir gehen zur Weihnachtsaussendung am Vormittag des 24. Dezembers 2025 wieder auf Empfang. Interessierte können gern bei uns dabei sein!

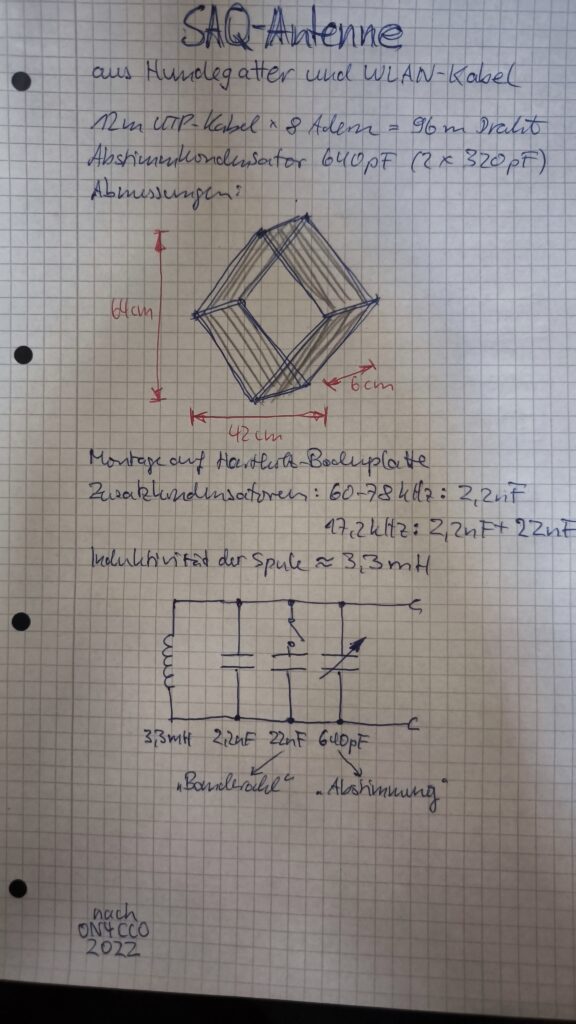

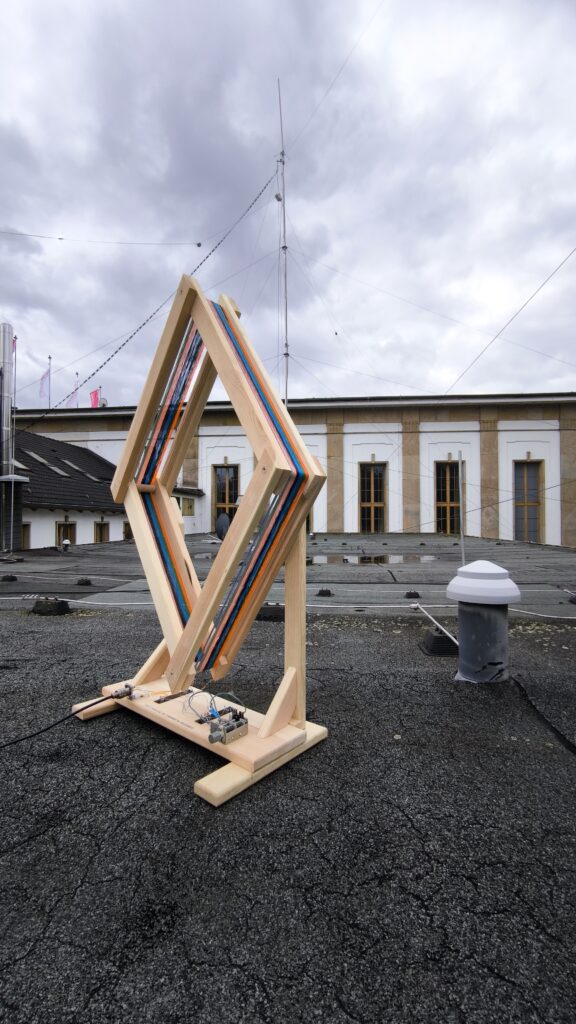

Wir stellen hier den Bau einer Empfangsantenne für SAQ vor.
(Der Aufbau der Antenne erfolgte nach einer bereits vorhandenen Bauanleitungen, die zusätzlich erweitert wurde.)

Vom 19. bis 21. September 2025 fand das 22. Funkertreffen der Interessengruppe „Military-Radio-Runde“ in Bottmersdorf statt.

Bottmersdorf liegt in unmittelbarer Nähe zur Stadt Wanzleben in der Börde und damit kurz vor den Toren von Magdeburg. So machte sich die „Gruppe FUNK-AKTIV.DE“ am Samstag, dem 20. September 2025, auf dem Weg, um dieses besondere Funkertreffen zu besuchen.

In einem NVA-Mannschaftszelt neben dem Dorfgemeinschaftshaus Bottmersdorf wurde durch die Organisatoren des Funkertreffens ein Meldekopf eingerichtet, wo unter anderem auch eine 2m-Funkstation bereitstand, um anreisenden Funkamateuren die Möglichkeit für eine Einweisung per Funkverbindung zu ermöglichen. Als Anruffrequenz wurde die klassische Mobil-QRG 145,500 MHz FM gewählt.

Das Dorfgemeinschaftshaus verfügt über eine Küche, einen kleinen Speiseraum und sanitäre Einrichtungen. Alles konnte von den anwesenden Besuchern des Treffens auch benutzt werden.

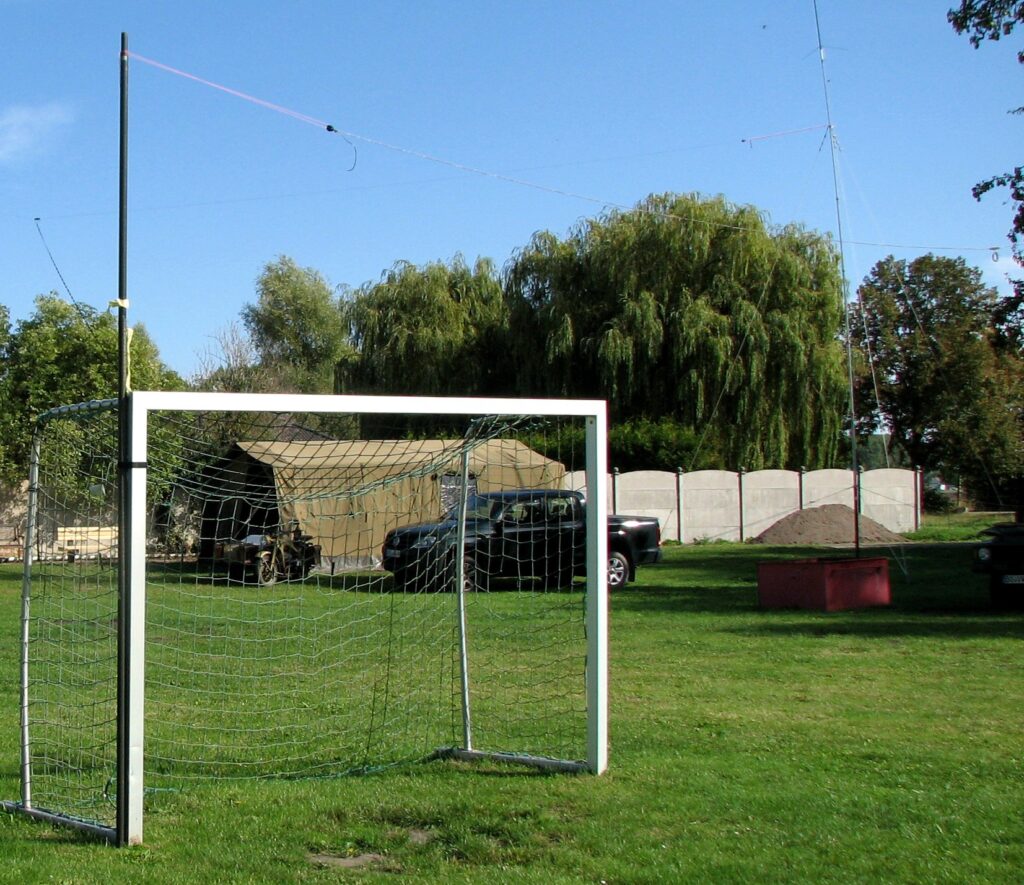

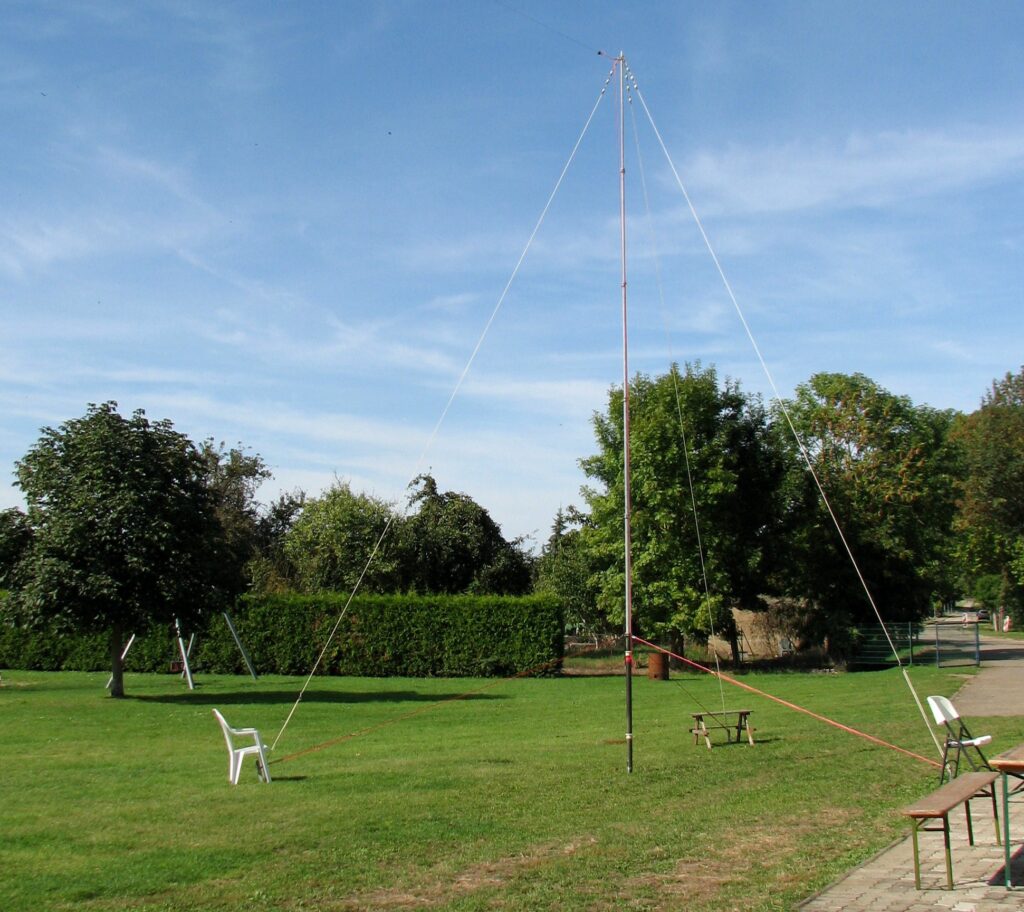

Direkt an das Dorfgemeinschaftshaus fügt sich ein Sportplatz an, der genug Platz zum Aufbau von Zelten, Funktechnik und Antennen bot.

1. Tag – 19. September 2025

Stefan, DO2TWG, besuchte das MRR-Treffen an diesem Tag schon einmal kurz, um sich einen ersten Überblick zu verschaffen.

Bereits am frühen Nachmittag des ersten Tages, herrschte am Austragungsort ein reges Treiben.

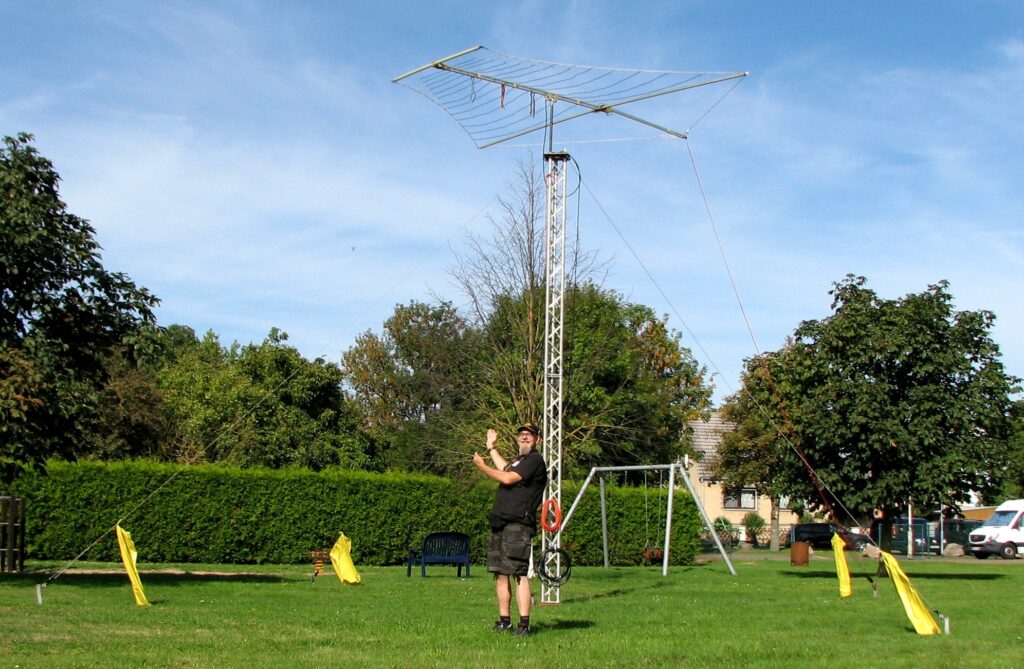

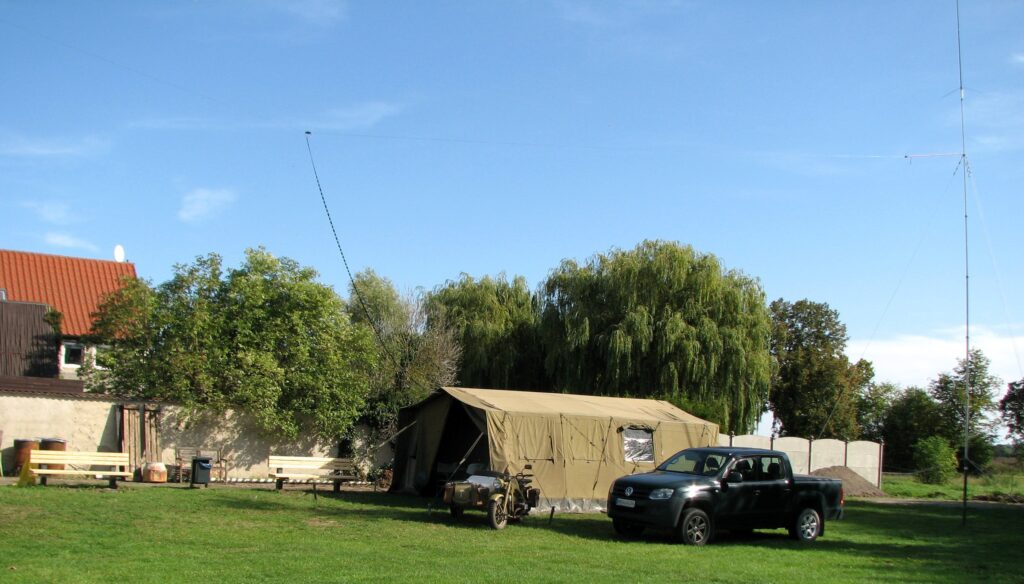

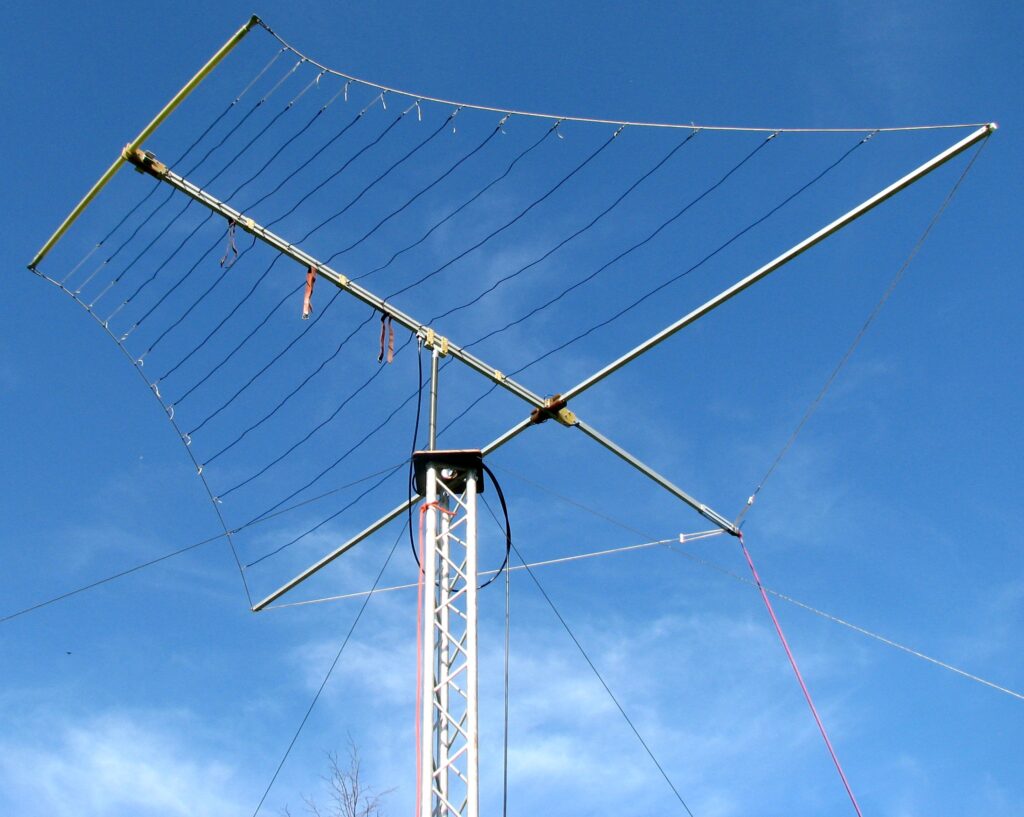

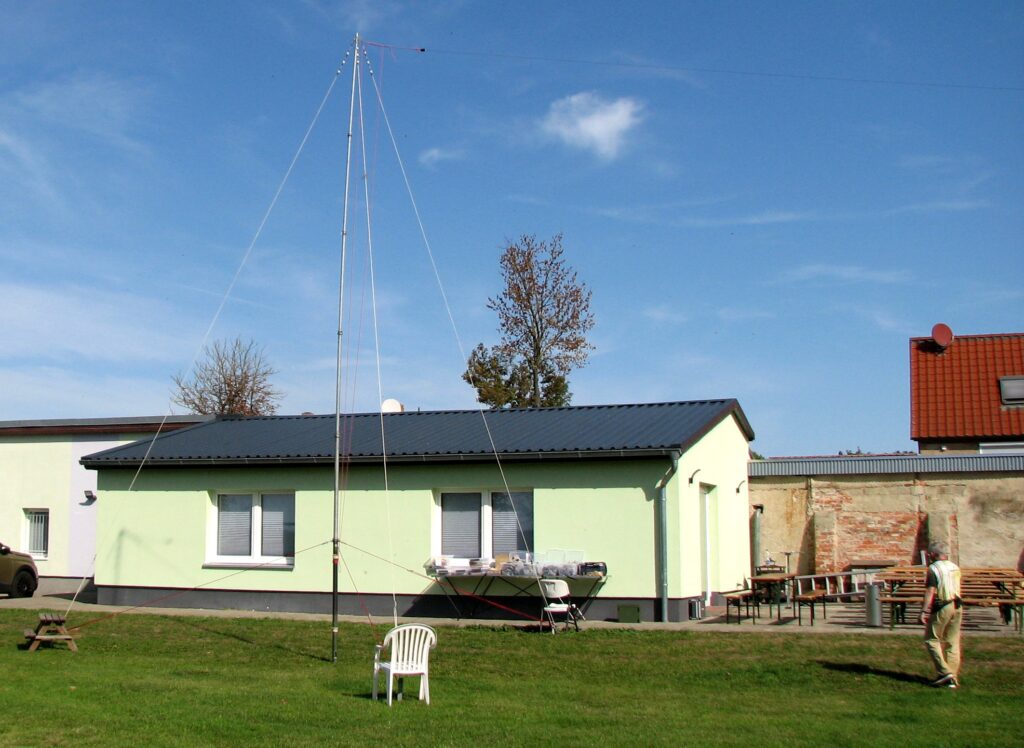

Die Nachtlager und die persönliche Funktechnik sowie die dazugehörigen Antennen wurden errichtet.

Die Gruppe von „Bunkers On The Air (DLBOTA)“ bereitete in der Küche des Dorfgemeinschaftshauses schon etwas zu essen vor.

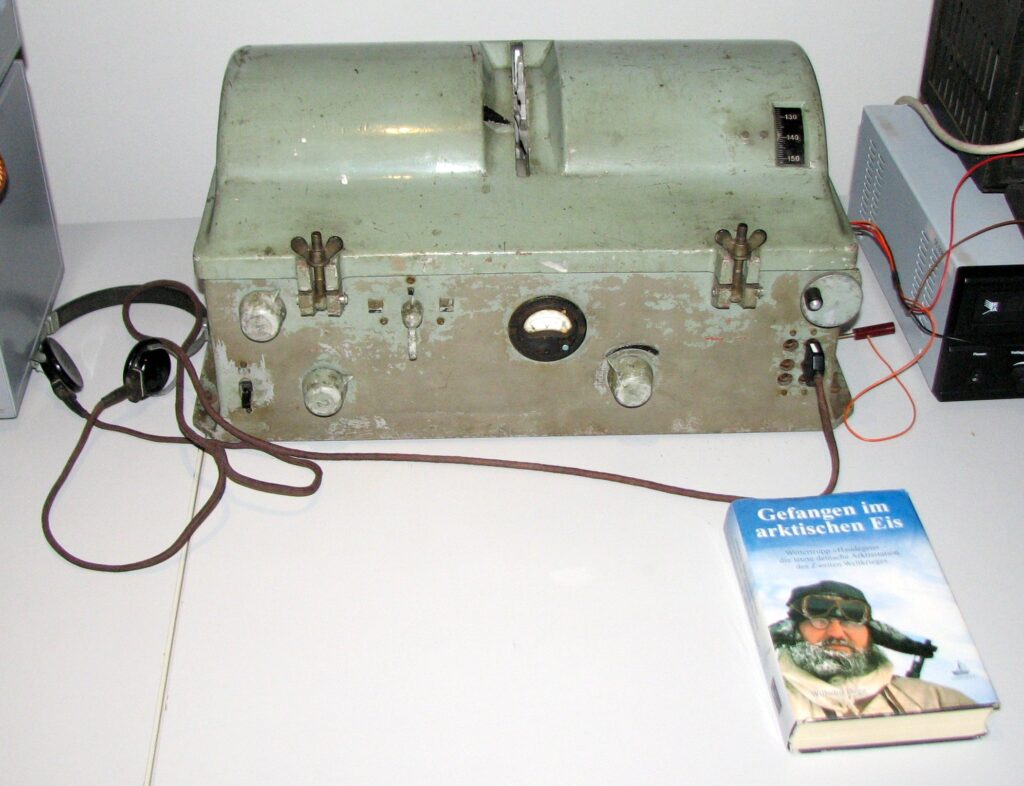

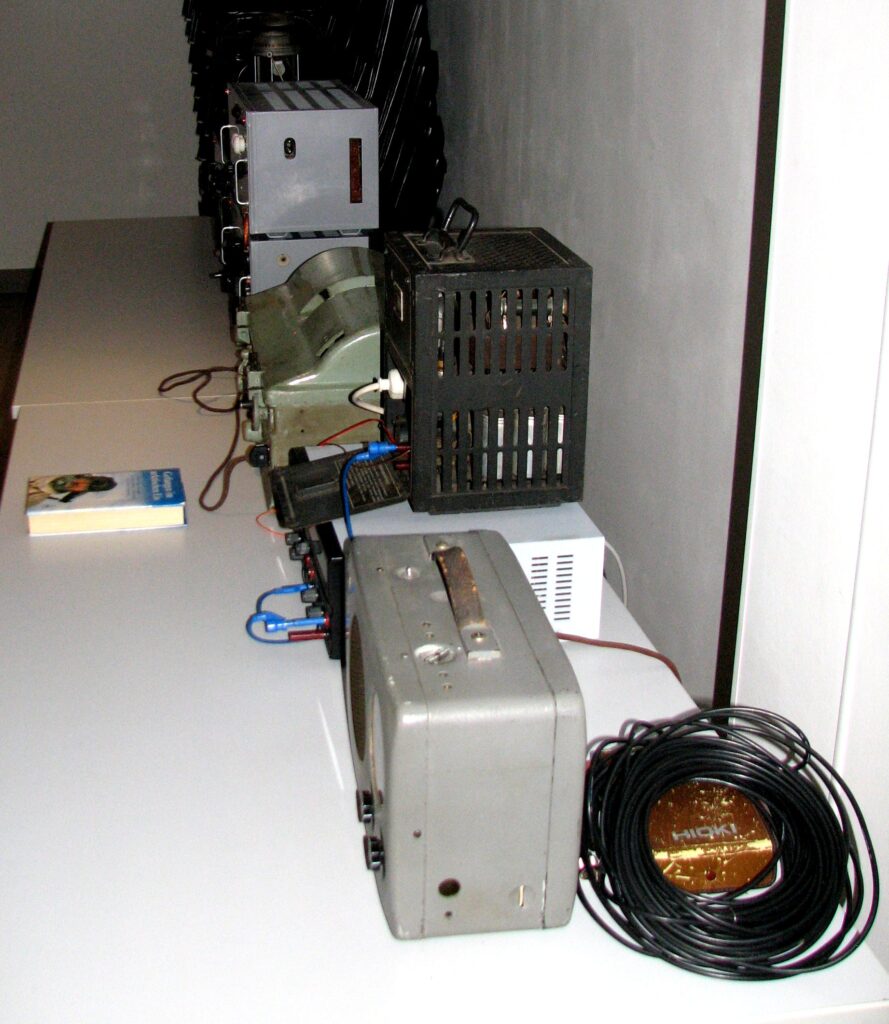

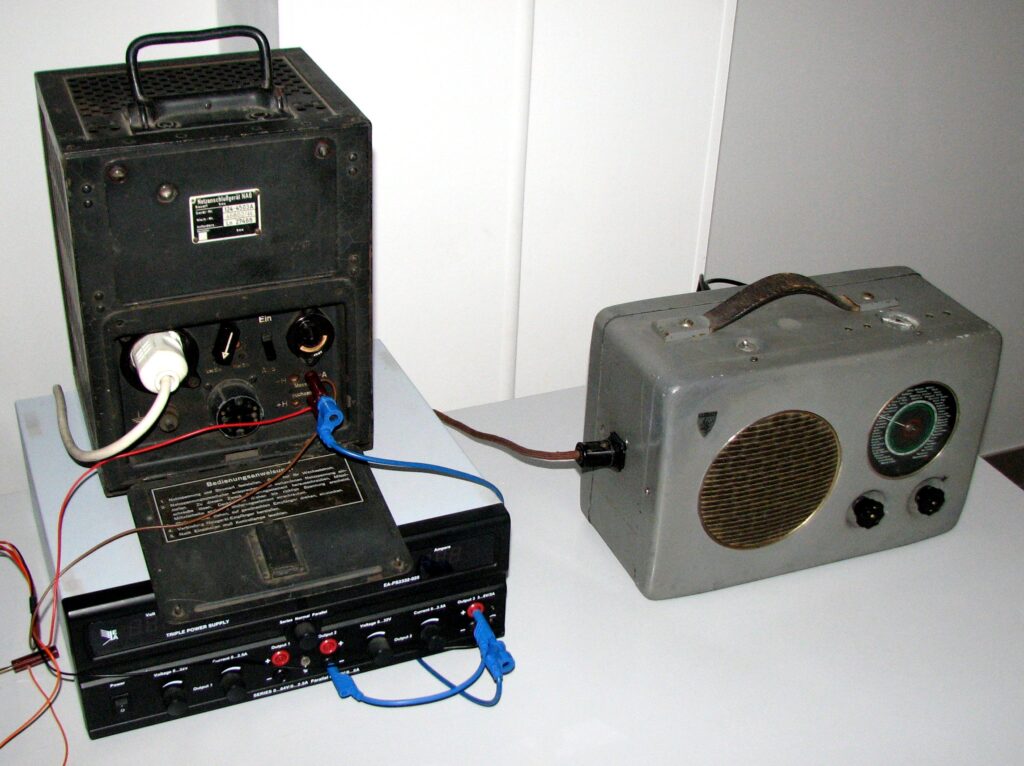

Am Abend gab es bereits den ersten Vortrag über das Unternehmen „Wettertrupp Haudegen – die letzte deutsche Marine-Wetterstation im 2. Weltkrieg“.

Der Bildervortrag wurde von Matthias, DL7ZBV, gehalten. Aufmerksam und interessiert verfolgten die Anwesenden diesen spannenden Beitrag und honorierten ihn am Ende mit einem kräftigen Applaus. Den Abend ließ man mit Deftigen vom Grill und dem einen oder anderen Getränk ausklingen.

2. Tag – 20. September 2025

Andreas,DH1GSD, und Stefan, DO2TWG, von der „Gruppe FUNK-AKTIV.DE“ trafen gegen 13:00 Uhr in Bottmersdorf ein.

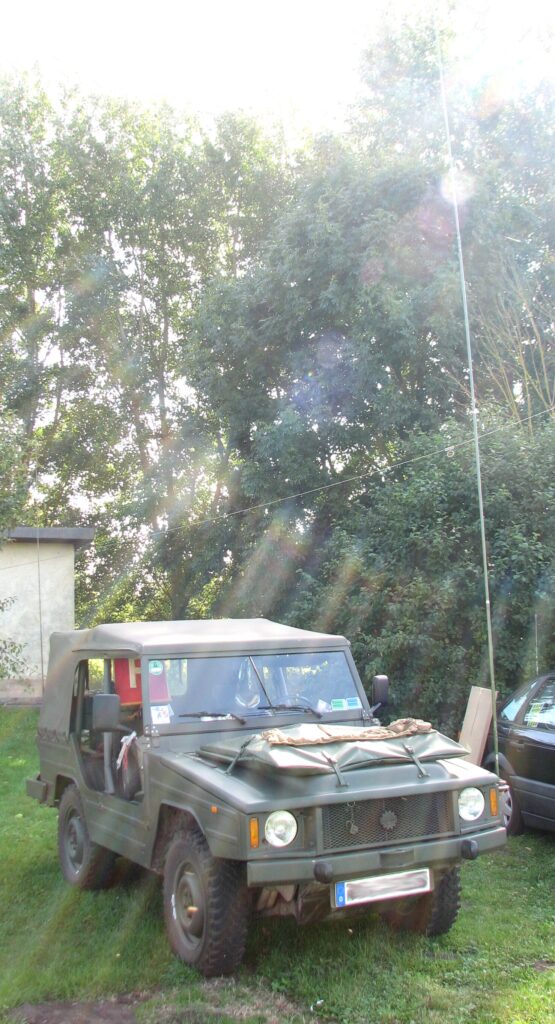

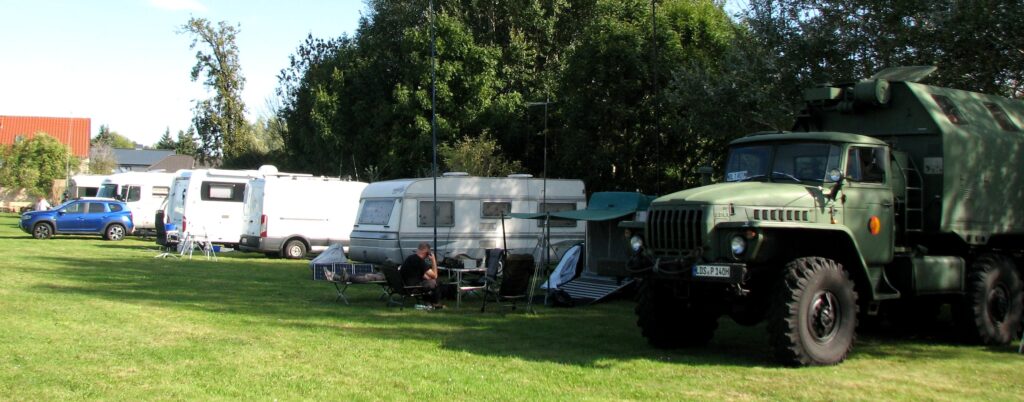

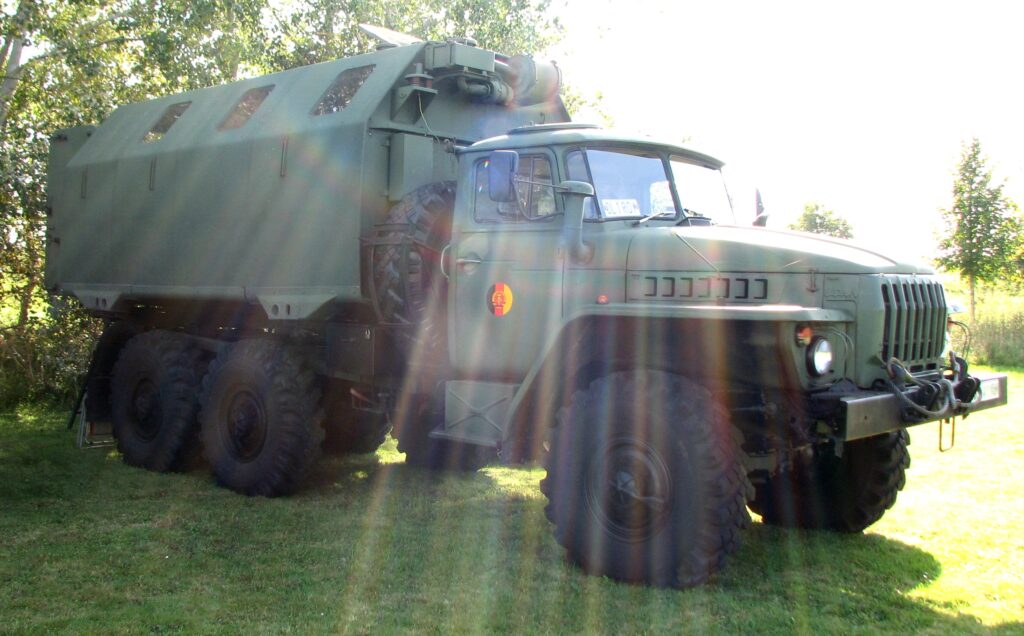

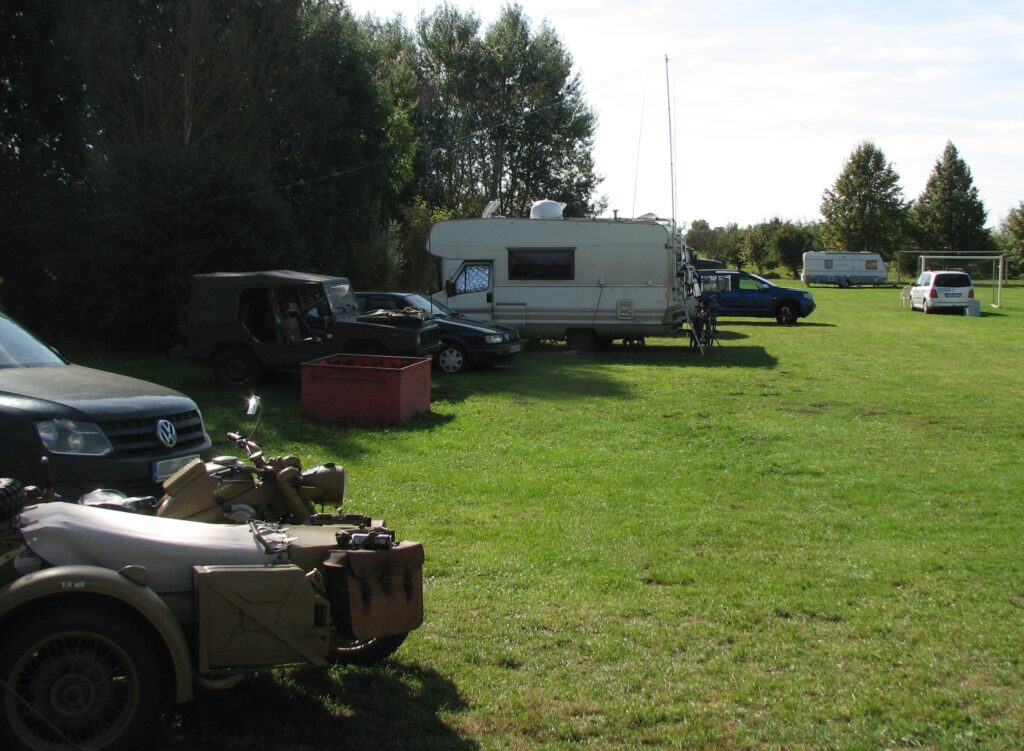

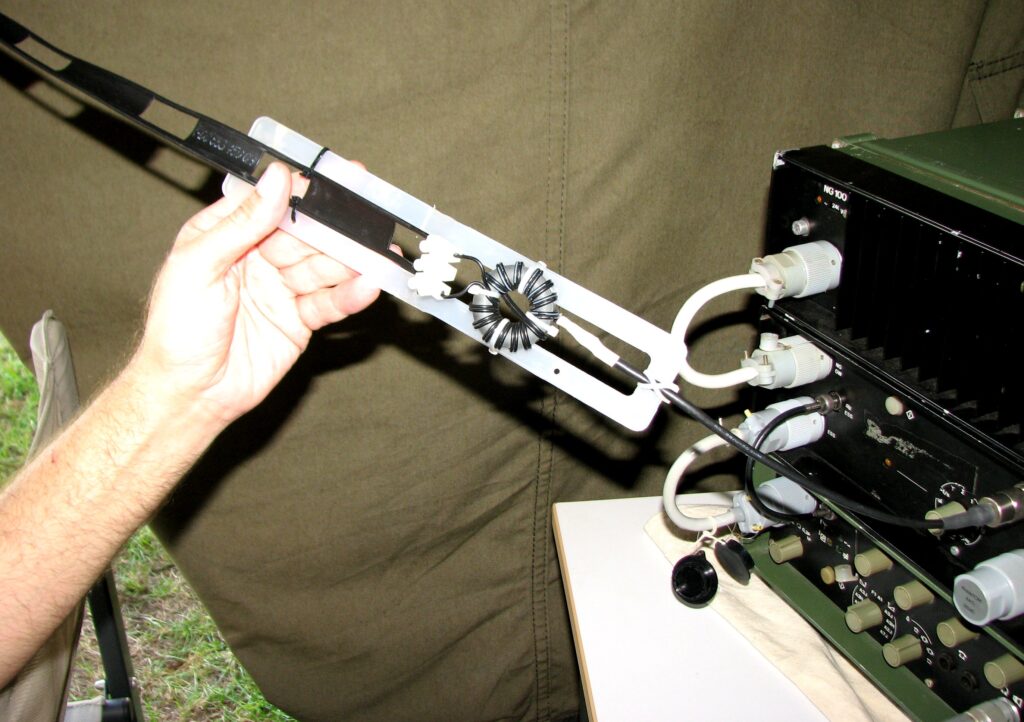

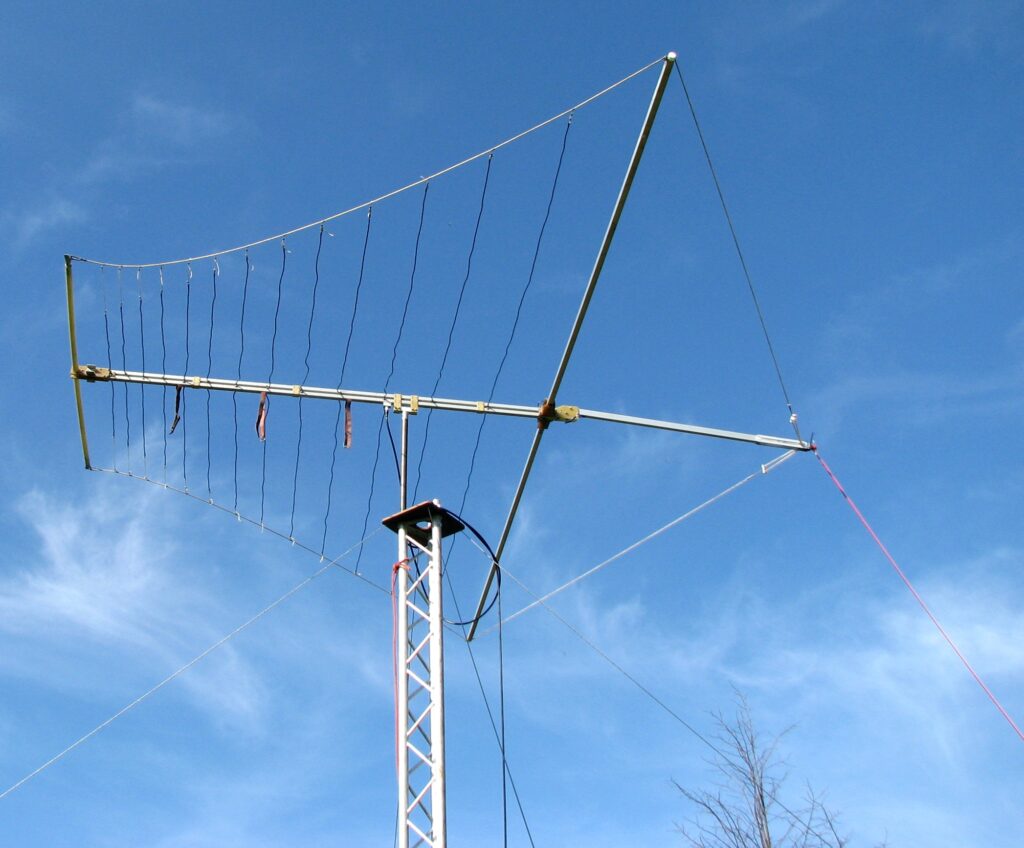

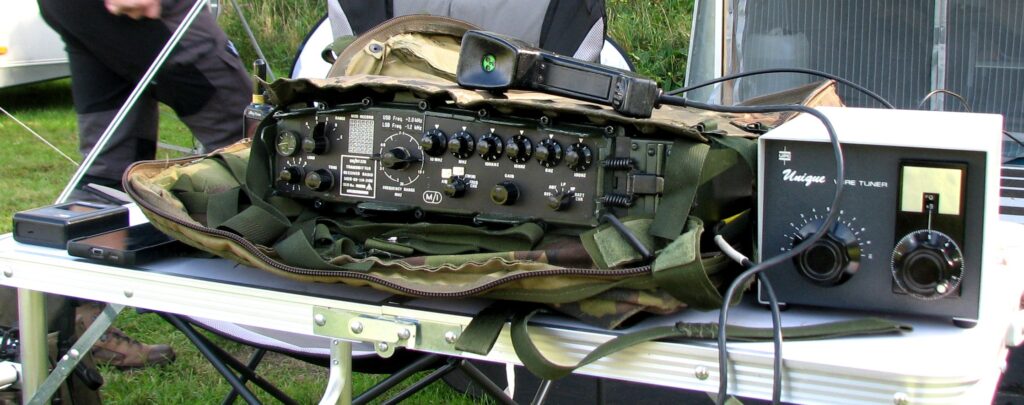

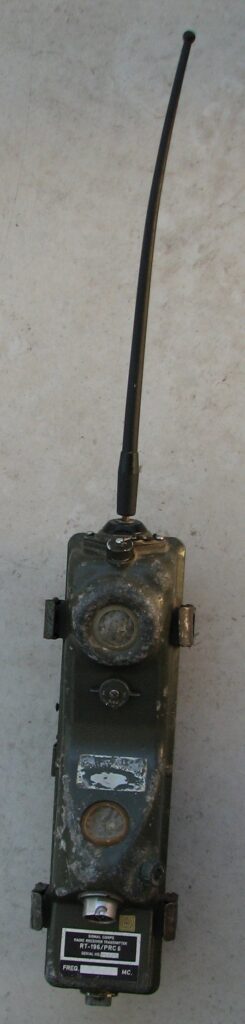

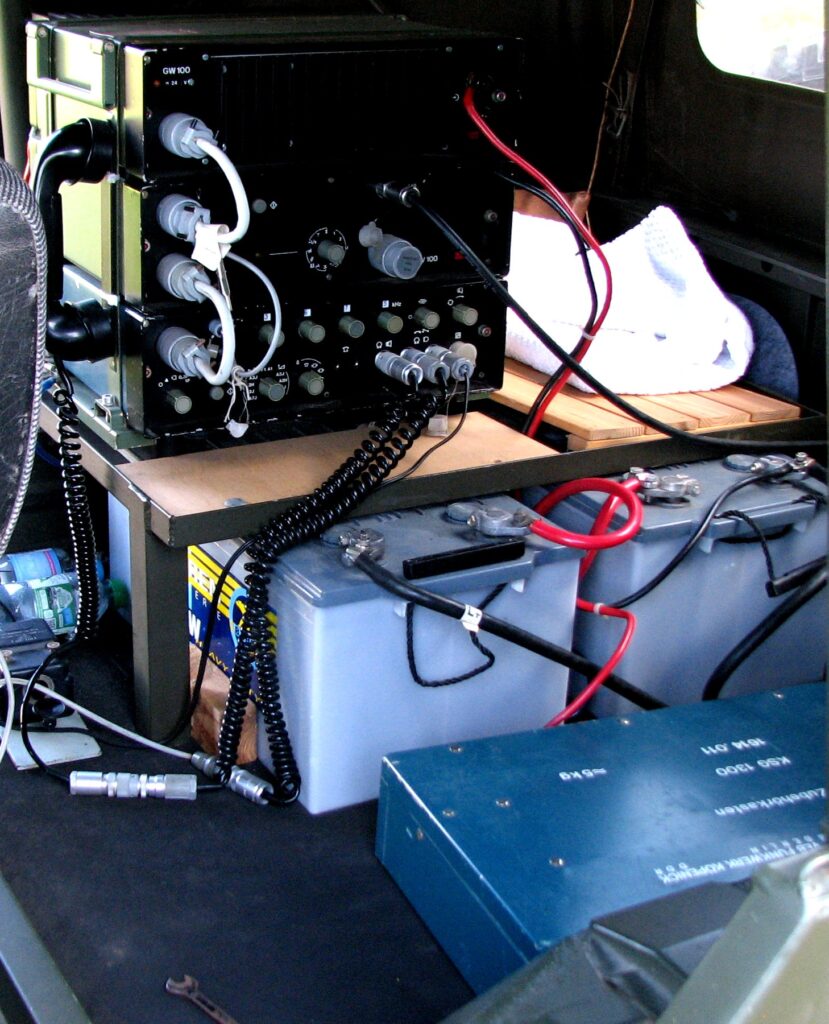

Wir machten als erstes einen Rundgang über das Gelände des Treffens, vorbei an Wohnmobilen, Zelten und Autos, die zu Nachtlagern umfunktioniert wurden. Wo immer jemand anzutreffen war, wurden wir herzlich begrüßt. An einigen „Lagern“ war schon Funkbetrieb zu hören oder es lief etwas Musik aus dem Radio. So viele Teilnehmer haben wir aber gar nicht angetroffen, da sich der größte Teil der Leute schon auf „Exkursion“ befand.

Es gab zwei etwa gleichstarke Gruppen von Funkamateuren. Die eine Gruppe war auf einer Führung durch das Fernmeldemuseum Bottmersdorf unterwegs. Die zweite Gruppe hatte sich nach Staßfurt aufgemacht, um sich die dort ansässige „größte historische Radio- und Fernsehgeräte-Dauerausstellung Mitteldeutschlands“ anzusehen. Beide Gruppen kamen nach ihren jeweiligen Führungen wieder auf dem Sportplatz in Bottmersdorf an. Danach ging es dann für die Gruppen wieder los, auf die jeweils noch nicht gesehene Führung.

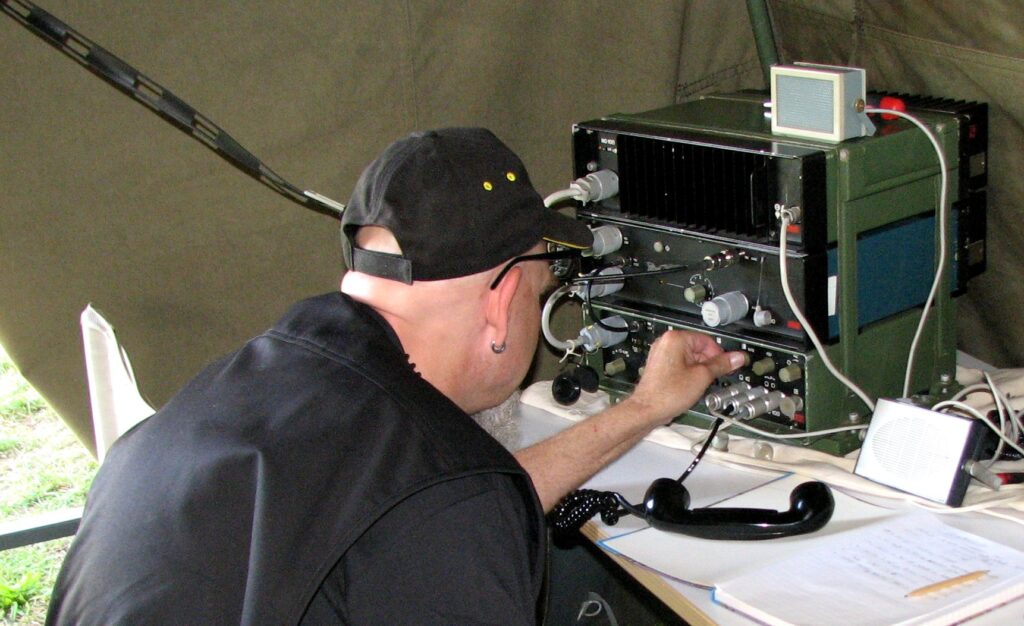

Gegen 17:00 Uhr waren alle Teilnehmer des MRR-Treffens wieder da und es begannen gemeinsame Gespräche, man machte Funkbetrieb oder ruhte sich einfach erstmal nur aus.

Auf einem kleinen Flohmarkt wechselten Kabel, Bücher, Dokumentationen und diverse Gerätschaften unkompliziert den Besitzer.

Ab 19:00 Uhr wurde dann wieder der Grill angeheizt, und alle Teilnehmer versammelten sich zum gemeinsamen Abendessen.

Nachdem alle wieder ordentlich gestärkt waren, warteten schon die nächsten zwei Vorträge auf interessierte Zuhörer.

Den ersten Vortrag mit dem Thema „Betrieb mit historischer Technik im Amateurfunk“ hielt Johannes, DL9QQ.

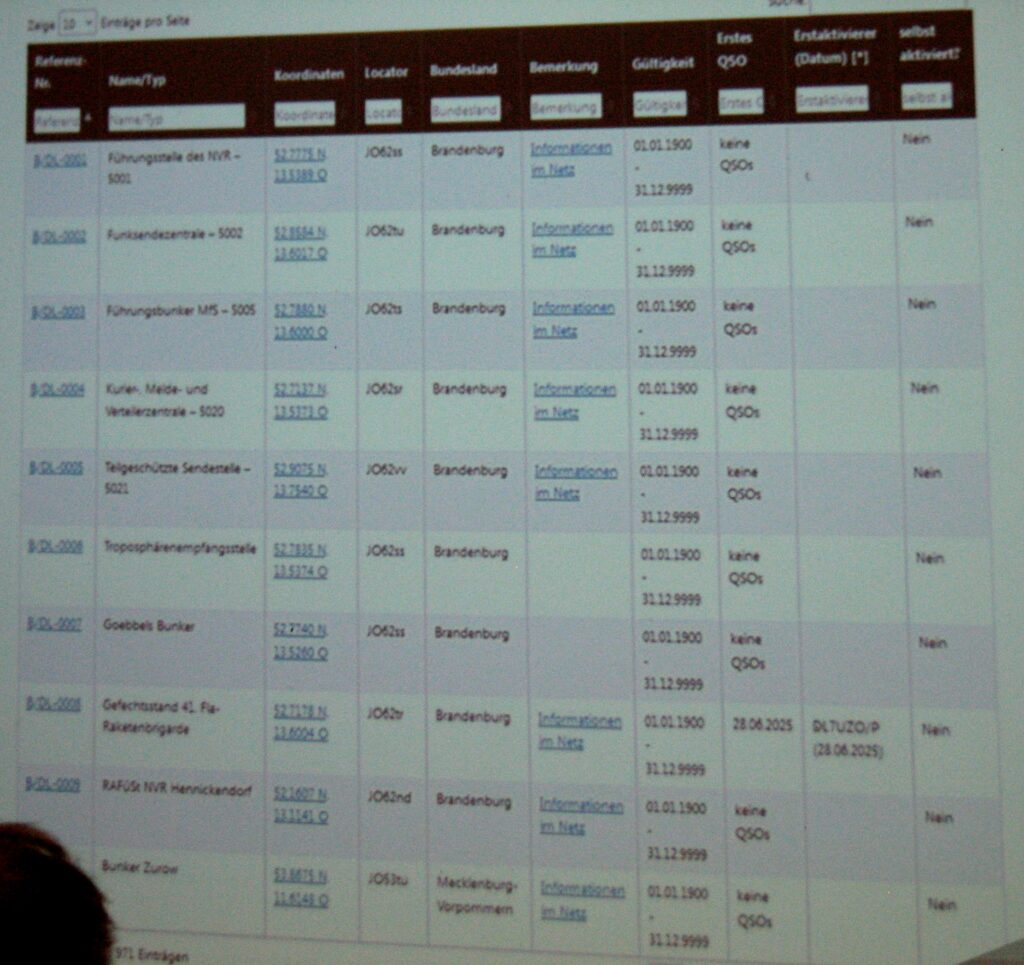

Im zweiten Vortrag ging es um die Vorstellung der Aktivität „Bunkers On The Air“ (BOTA). Hier präsentierte Falk, DF3UFW, dieses interessante Thema.

So neigte sich auch dieser 2. Tag des MRR-Treffens 2025 dem Ende zu, und alle gingen erschöpft und glücklich zu Bett.

3. Tag – 21. September 2025

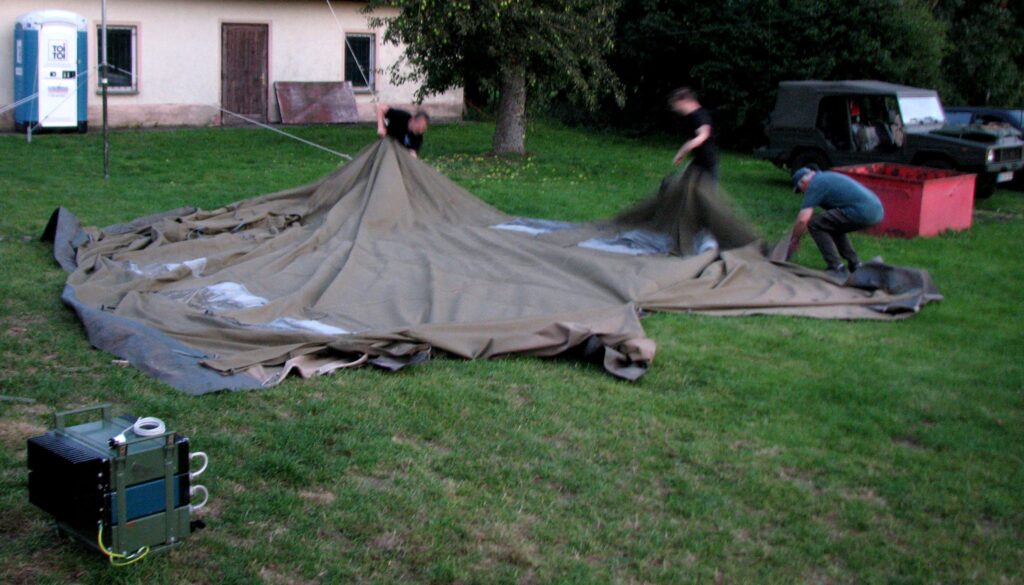

Der letzte Tag des Treffens stand ganz im Zeichen des Abbaus und der Räumung der Nachtlager der vergangenen Tage.

Noch einmal saßen alle Funkfreunde beim gemeinsamen Frühstück zusammen, bevor es für sie wieder Richtung Heimat gehen sollte.

Insgesamt zählte das 22. Jahrestreffen der Interessengruppe „Military-Radio-Runde“ ganze 53 Teilnehmer aus Deutschland und sogar den Niederlanden.

Man darf also auf das 23. Jahrestreffen, an einem anderen Ort, gespannt sein.

Wer mehr über die Interessengruppe „Military-Radio-Runde“ erfahren möchte, folgt bitte nachstehenden Link:

https://dl0mrr.darc.de

Hier gibt es alle Informationen zur Aktivität „Bunkers On The Air“:

https://dlbota.de

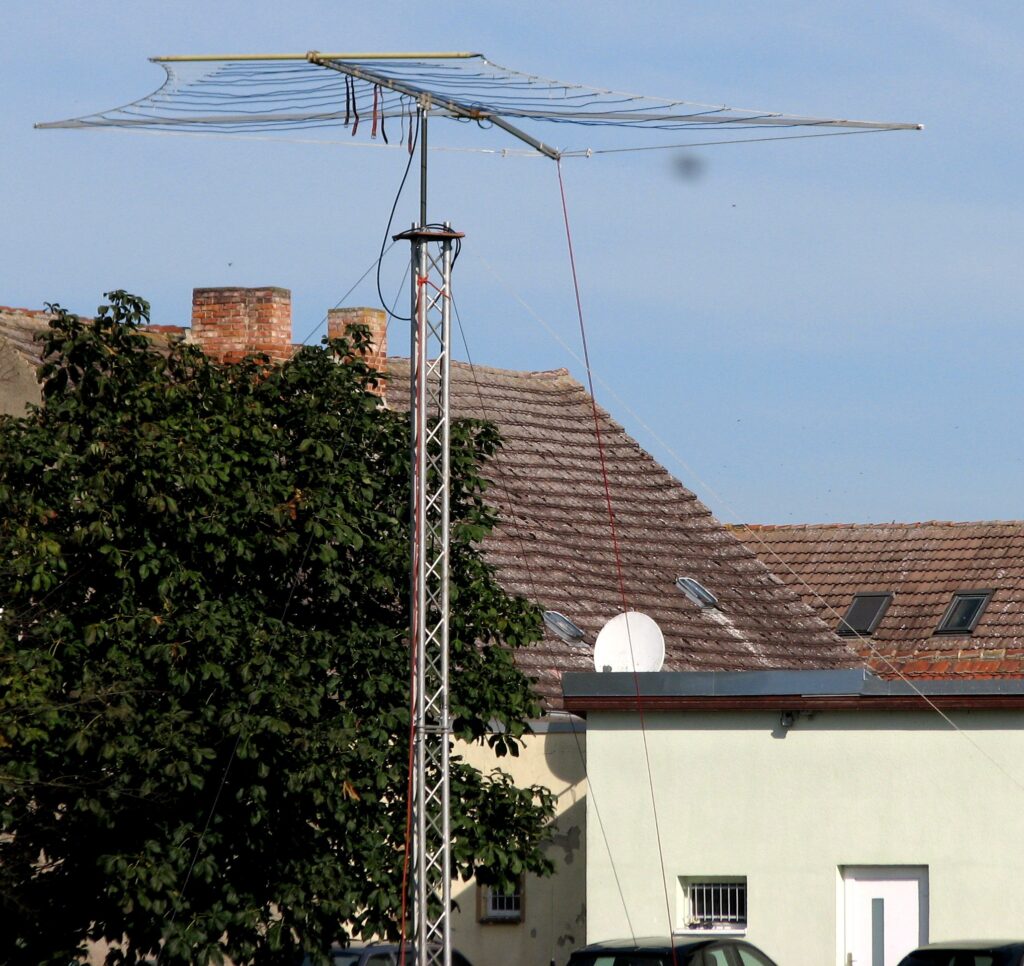

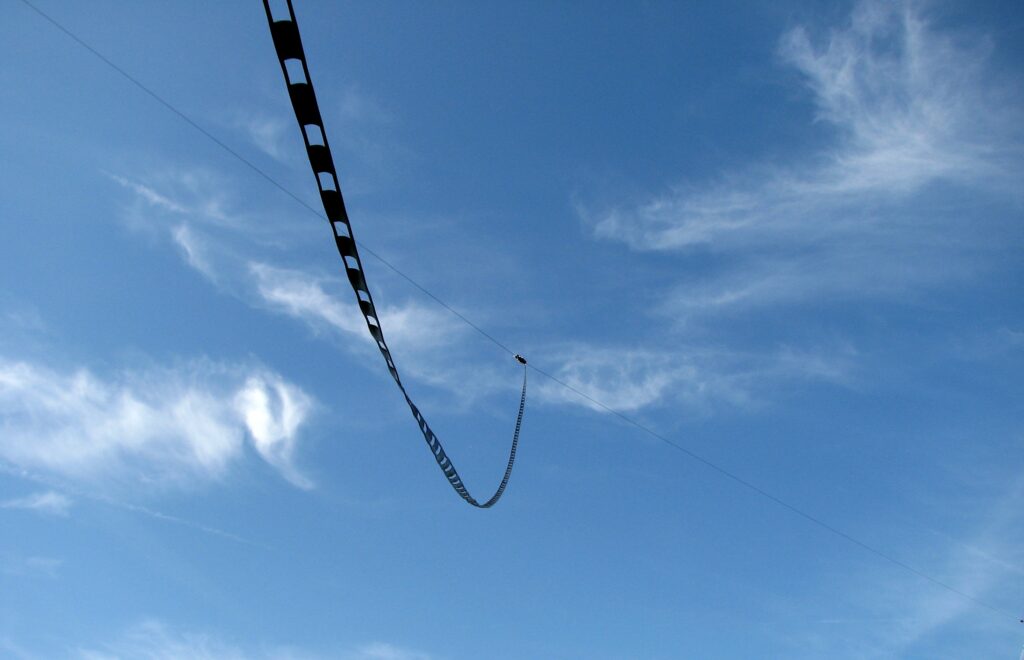

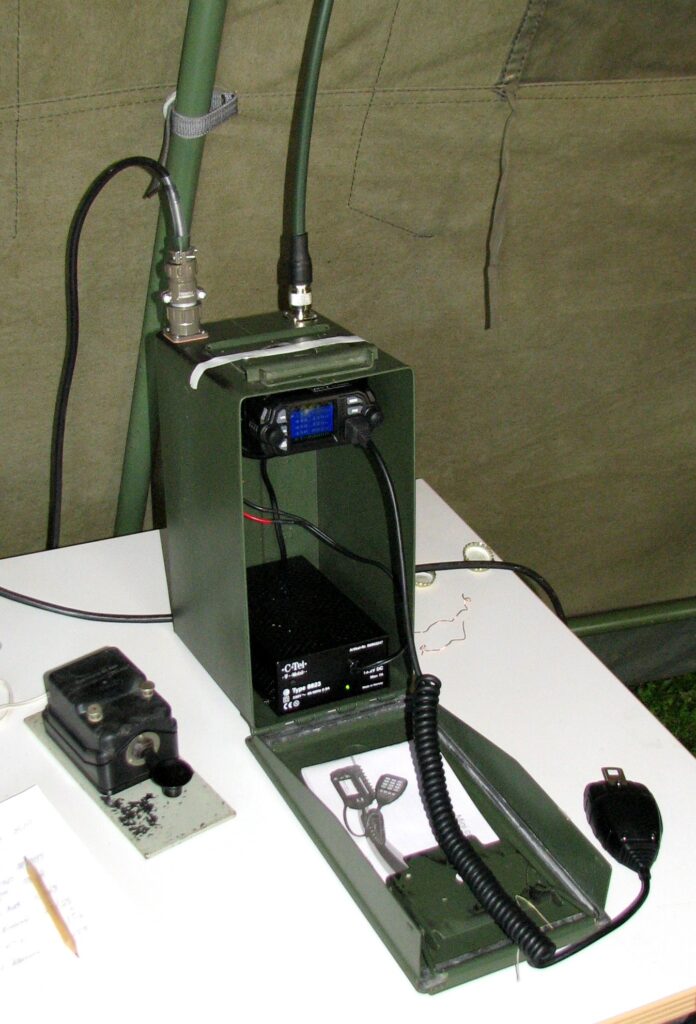

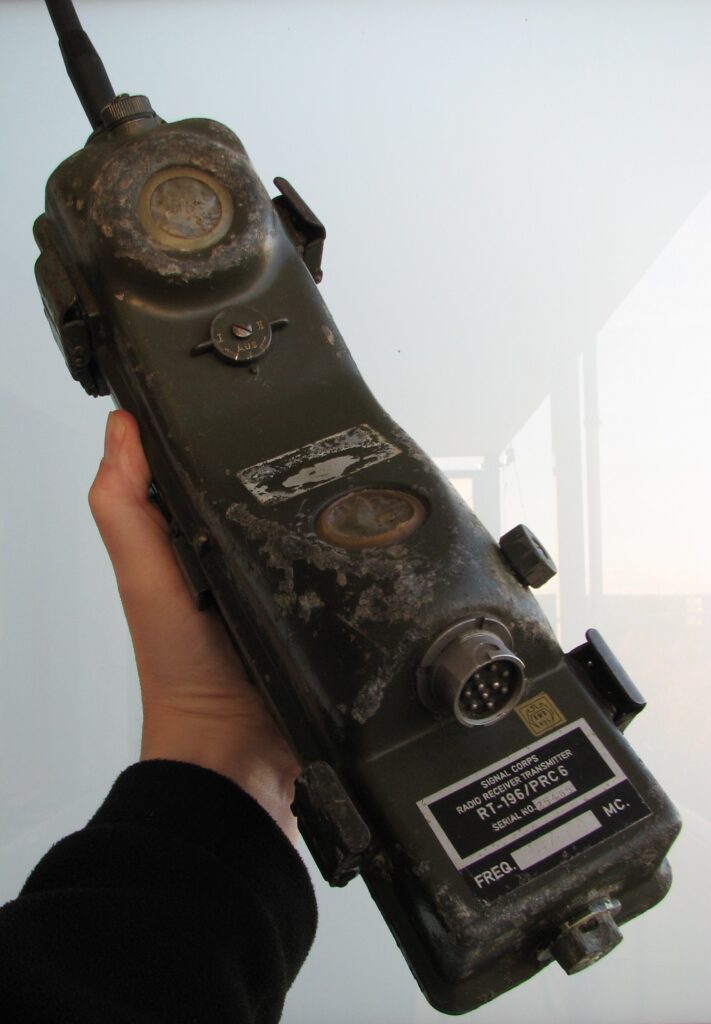

Hier noch ein paar Bilder vom MRR-Treffen 2025

Am 09. September 2025 fand der diesjährige DARC CW Ausbildungscontest statt, an dem auch ein Teil unserer Gruppe FUNK-AKTIV.DE teilgenommen hat.

Andreas ,DH1GSD, übernahm den Funkbetrieb mit der Morsetaste und Stefan ,DO2TWG, versuchte so gut wie möglich mitzuschreiben. Gut das Andreas selber auch mitgeschrieben hat, sonst wäre wohl viel verloren gegangen.

So war der „CW Ausbildungscontest“ auch für Stefan eine echte Lehrstunde. Aller Anfang ist schwer und es ist noch kein Meister vom Himmel gefallen.

Wir hatten auf jedem Fall viel Spaß, bei diesem etwas anderem Contest.

Der erste Aktionstag bei Detlef, DL3LON, unter dem Motto „Garden on the Air“ war ein voller Erfolg. Bereits am Aufbautag (Freitag) konnten einige europäische Stationen gearbeitet werden. Die Sonderstationen DA0CAT und DA0DOG waren besondere Highlights. Am Sonnabend ging es dann weiter. Antennenmäßig standen eine G5RV, ein 2x10m-Dipol, eine Delta-Loop für das 10-Meter-Band sowie ein 10m/15m-Vertikalstrahler zur Verfügung. Ein heimlicher „Star des Abends“ war ein µBitX-Transceiver, der auf dem 40-Meter-Band zum Einsatz kam. Zum Finale fand sich noch eine kleine deutschlandweite Gesprächsrunde in SSB zusammen. Die Versorgung mit Speis‘ und Trank war sebstverständlich gesichert. Auf- und Abbau erfolgten routiniert und ohne Schwierigkeiten.

Wir freuen uns schon auf den nächsten Durchgang!
